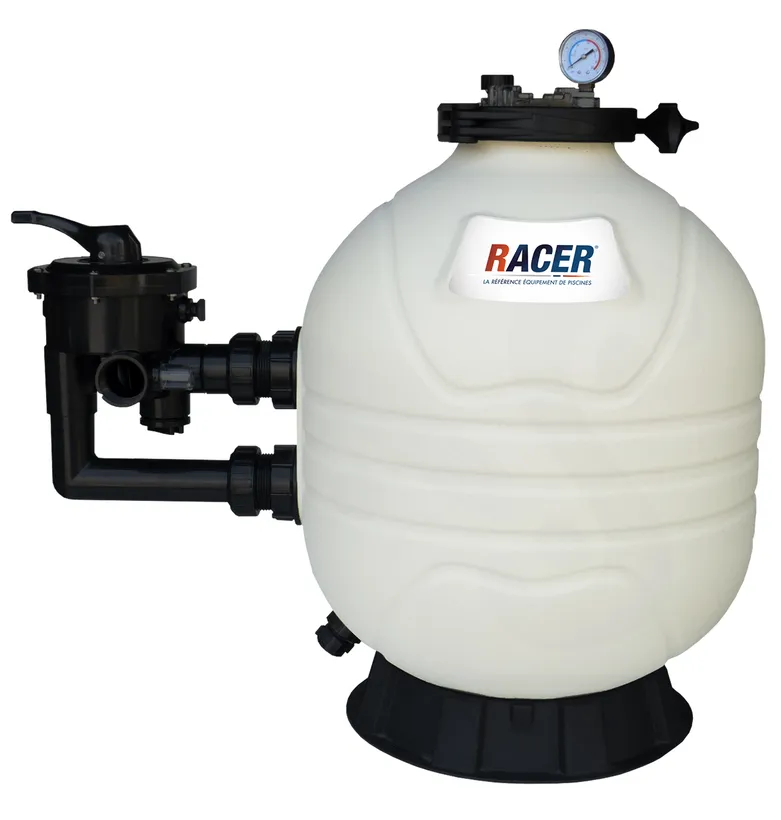

FILTRE A SABLE RACER SERENITY SIDE

FILTRE À SABLE RACER SERENITY

Le filtre Serenity est un filtre anticorrosion haute performance, facile d’emploi grâce à ses caractéristiques de flux supérieures. Toutes les opérations, que ce soit l’installation du filtre, son utilisation et sa maintenance, sont simplifiées. Le filtre Serenity, qui permet d’obtenir une eau claire avec une maintenance et un entretien limités, va devenir votre dispositif de filtration de piscine.

LES DIMENSIONS DU FILTRE À SABLE RACER SERENITY SIDE PAR MODÈLE

Modèle	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
10 m3/h	396.3	459.3	760	225	500	125
14 m3/h	429.5	492.5	825	280	600	125
18 m3/h	459.5	545.5	946	300	675	130
23 m3/h	508	594	968	320	775	130

COMMENT CHOISIR LA TAILLE DE MON FILTRE ?

Il suffit de diviser le volume de votre piscine par 4 et ainsi obtenir la taille minimale requise pour votre filtre.

Exemple :

Vous avez une piscine de 8 m x 4 m x 1,5 m, le volume est de 48 m3. 48/4 = 12 m3 Il faut donc un filtre d’une capacité minimale de 12 m3/h, nous vous préconisons donc un filtre de 14 m3/h.

SPECIFICATIONS DU FILTRE

Référence	Surface filtration (m²)	Taille TANK (mm)	Diamètre TANK (mm)	Débit (m³/h)	Diamètre vanne (mm)	Sable (kg)
C-11-209894	0.20m²	760 mm	500 mm	10.0m³/h	50 mm	70 kg
C-11-209895	0.28m²	825 mm	600 mm	14.0m³/h	50 mm	125 kg
C-11-209896	0.36m²	946 mm	675 mm	18.0m³/h	63 mm	185 kg
C-11-211020	0.47m²	968 mm	775 mm	23 m³/h	63 mm	320 kg

INFORMATIONS PRODUIT

• Pression maximum de fonctionnement : 280kPa/40psi/2.8bar

• Température maximale de l’eau : 50°C

• Diamètre des grains de sable: 0,5-0,8mm

• Vitesse de filtration maximale: 50m3/h/m2



	1- Couvercle de remplissage de sable
	2- Positionnez-le sur l’ouverture du réservoir.
	3- Ajoutez de l’eau jusqu’à ce que les embranchements soient couverts et ajoutez du sable.

L’UTILITÉ DES DIFFÉRENTES POSITIONS DE LA VANNE 6 VOIES

Position Filtration Permet la filtration de l’eau de la piscine. L’eau est aspirée par la pompe, en passant par le skimmer, avant d’arriver au filtre où elle est nettoyée. L’eau retourne ensuite dans le bassin, via la buse de refoulement.	Position Lavage Permet le nettoyage du sable afin de réduire la pression dans le filtre, et par conséquent, l’encrassement du médiafiltrant. Le contrelavage est à effectuer régulièrement pour conserver une filtration optimale.
Position Circulation Cette position permet de faire circuler l’eau sans la faire passer par le filtre, ce qui se révèle utile pour les traitements choc ou pour l’hivernage.	Position Vidange Cette position permet de conduire l’eau vers l’égout sans la faire passer par le filtre. Ce qui est utile pour vidanger entièrement sa piscine.
Position Rinçage Cette position est à actionner juste après le lavage, pour remettre le sable en place et évacuer les dernières impuretés.	Position Fermé La position fermé permet de fermer complètement la vanne. L’eau ne peut donc plus passer par le filtre.

À SAVOIR

Le filtre utilise du sable spécial pour éliminer les particules de saleté de l’eau de la piscine. Le sable de filtration est chargé dans le réservoir de filtration pour servir de couche de filtration.
